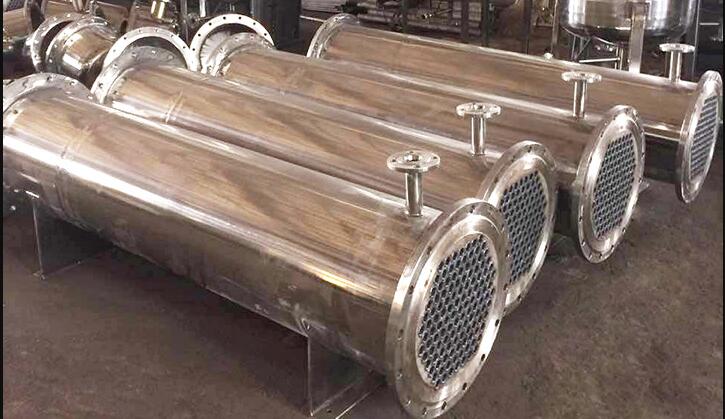

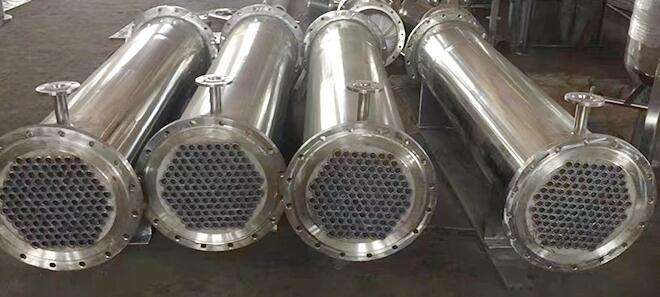

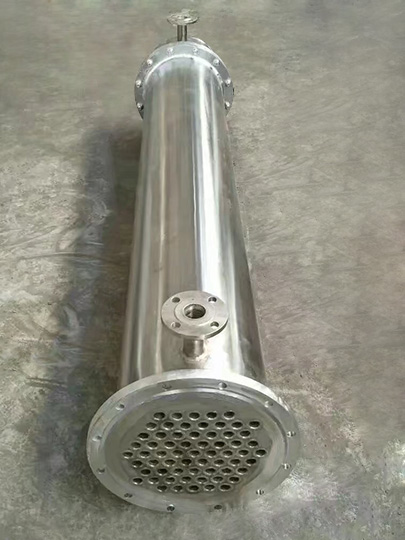

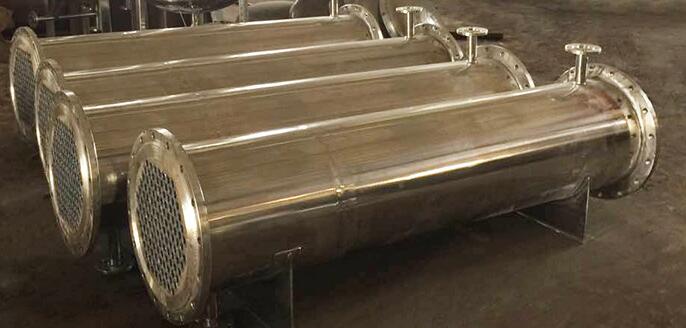

我公司生产的列管式冷凝器，分为碳钢列管式冷凝器和不锈钢列管式冷凝器和碳钢与不锈钢混合列管式冷凝三种。

1.列管式冷凝器的结构

列管式冷凝器主要由外壳、管板(又称花板)、管束、顶盖(又称封头)等部件构成。在圆形外壳内装入平行管束，管式两端固定在管板上。管子在管板上的固定方法一般采用焊接法或胀管法。装有进口或出口管的顶盖用螺钉与外壳两端法兰相连，顶盖与管板之间构成流体的分配室。是目前应用广泛的一种，其结构简单、坚固，制造容易，材料范围广泛，处理能力可以很大，适应性强。

进行热交换时，冷却水由顶盖的连接管进入，在管内流动，这条路径称为管程；有害蒸气在管束与壳体之间的空隙内流动，这条路径称为壳程；管束的表面积就是传热面积。在冷凝回收不论是对饱和蒸气的冷凝还是对含不凝气的冷凝过程中，一般情况下，在卧式冷凝器的壳程冷凝，因为无论从传热、压力降及清扫方面都比较合理。

2.列管式冷凝器的分类

（1）固定管板式换热器：结构简单、紧凑、能承受较高的压力，造价低，管程清洗方便，管子损坏时易于堵塞或更换

（2）浮头式换热器：管内和管间易于清洗，不会产生热应力；

（3）U形管换热器：只有一块管板，管束由多根U形管束组成，管的两端固定在同一块管板上，管子可以自由伸缩。当壳体与U形换热器有温差时，不会产生热应力。

（4）滑动管板式换热器：结构简单，造价低廉，必要时可在管箱增设隔板，强化传热。

3.列管式冷凝器的特点

(1)卧式壳程冷凝膜传热系数要比立式管内或管外的膜传热系数高数倍，同时不凝物不会在死角积累起来不易排出。

(2)冷却水走管内便于清扫水垢。水走管内容易保证有较高的流速，这对降低水垢生成的速度与提高水膜的传热系数都有好处。

(3)卧式列管式冷凝器，使低层管子处于冷却水进口处，而使冷凝液积于底层，以便降低冷凝液的温度。在表面冷凝系统中，对冷凝液进一步冷却很重要，如果冷凝系统中的温度较高，一接触空气有机气体就会有大量挥发，一般冷凝液的出口温度要求在60℃或更低。当然也可以增加一个单独的冷却器，不过这样要增加费用。
