螺旋板换热器密封垫片及板的刚度

　　螺旋板换热器相邻通道内的流体呈纯逆流方式流动，可得到较大的对数平均温差，有利于小温差传热，适用于回收低温位热能;结构较紧凑单位设备体积内的传热面积可达150米；由于螺旋通道本身的弹性自由膨胀，温差应力小；价格低廉。

　　螺旋板换热器垫片端盖密封

　　螺旋板卷制、焊接好以后装配窄边法兰，将螺旋通道两端进行机械加工，然后用倒锥端盖及垫片将通道封住，垫片材料选择根据介质特性和温度；倒锥端盖与螺旋体连接采用上卡、下卡及螺母。为了提高螺旋板式换热器的密封性能，防止各圈螺旋通道内介质发生短路使传热效率受到一定的影响，螺旋体完整，如发现螺旋体缺陷及焊接缺陷，进行修补，机械加工车出。

　　螺旋板换热器板的刚度

　　螺旋体是一个弹性体，对这样的弹性构件，当其受压时容易被压瘪，使设备不能正常操作。一种办法是增加螺旋体板厚，这是不经济的；另一种办法是增加定距柱数量。缩小定距柱间的距离。以此来提高螺旋板的刚度和承压能力。

　　采用定距柱焊接的方法有两种。一种是采用手工焊，将定距柱焊接十螺旋体上；另一种方法是定距柱采用接触焊技术(螺柱焊)，其接触焊定距柱。

　　可拆式螺旋板换热器压力试验

　　在压力试验中，对于可拆式螺旋板换热器采用井字架工装，以防止产品轴向变形；试验时，一侧通道内通入压缩空气，另一侧通道内放人水或把设备放入水中，检查产品的焊接质量，就能两介质之间不会产生内漏。对于有的产品不能进行水压试验时，需进行气压试验，试验时，一侧通入压缩空气，另一侧通道内进行封闭，通一根皮管插入水中，检查产品是否存在内漏隐患口。

　　采用水、气或蒸汽吹洗，操作方便效果更好。立式碳钢螺旋板换热器和卧式碳钢螺旋板换热器较大的缺点是检修困难，如发生内圈螺旋板破裂，便会使整台设备报废。

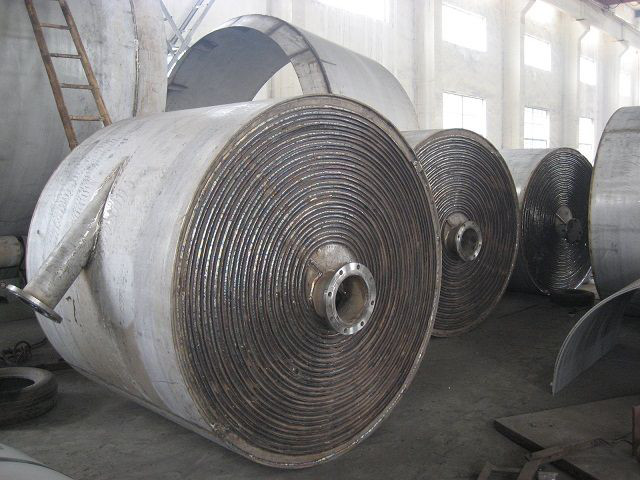

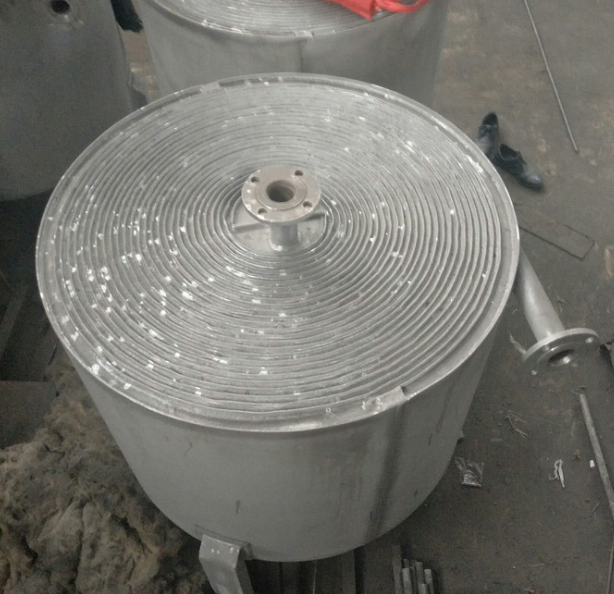

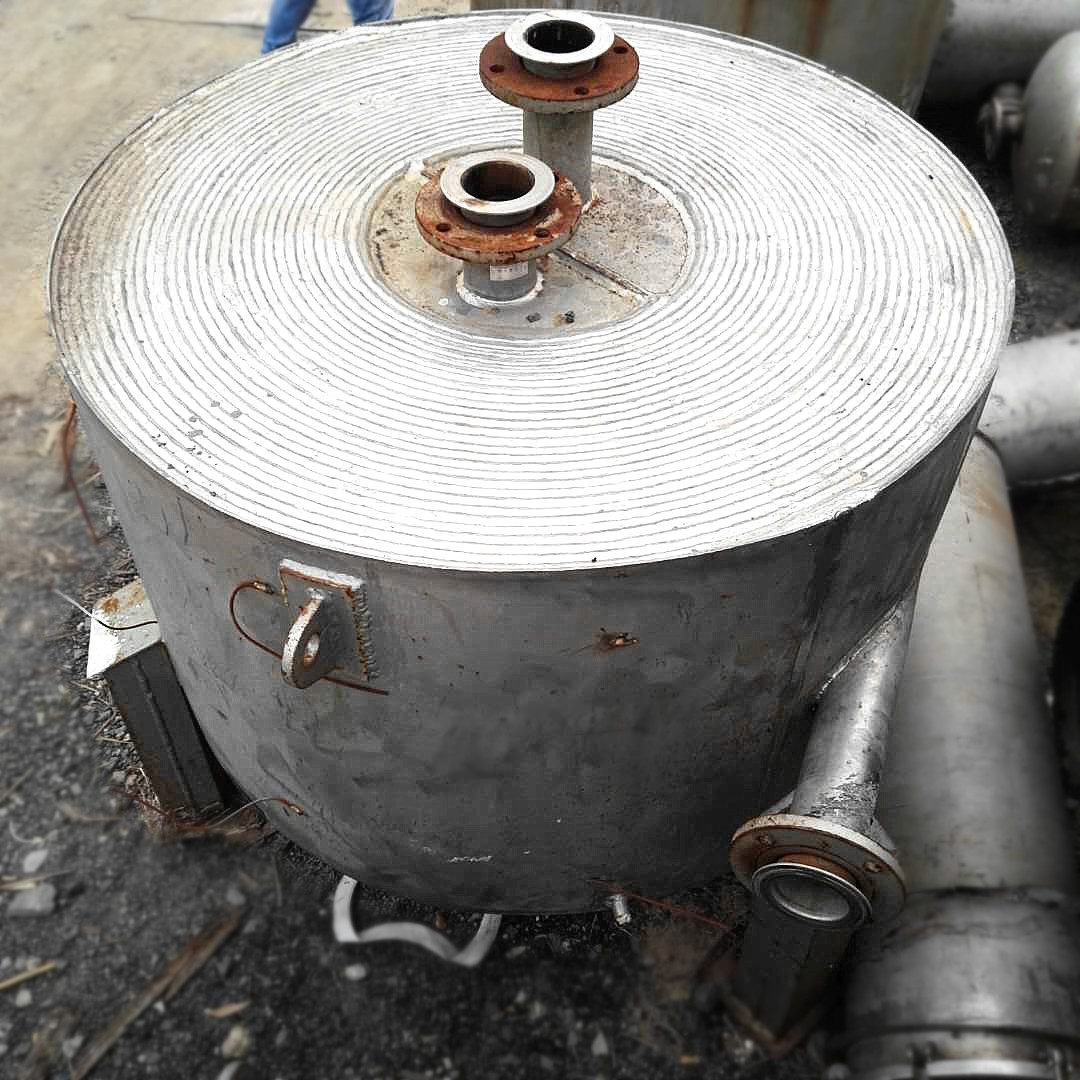

　　螺旋板热交换器是由两片钢板卷制而成,形成两条均匀的螺旋通道,两种传热介质可完全反向流动,大大地提高了换热效果,即使是两种较小的温差介质,也可以实现理想的换热效果.
