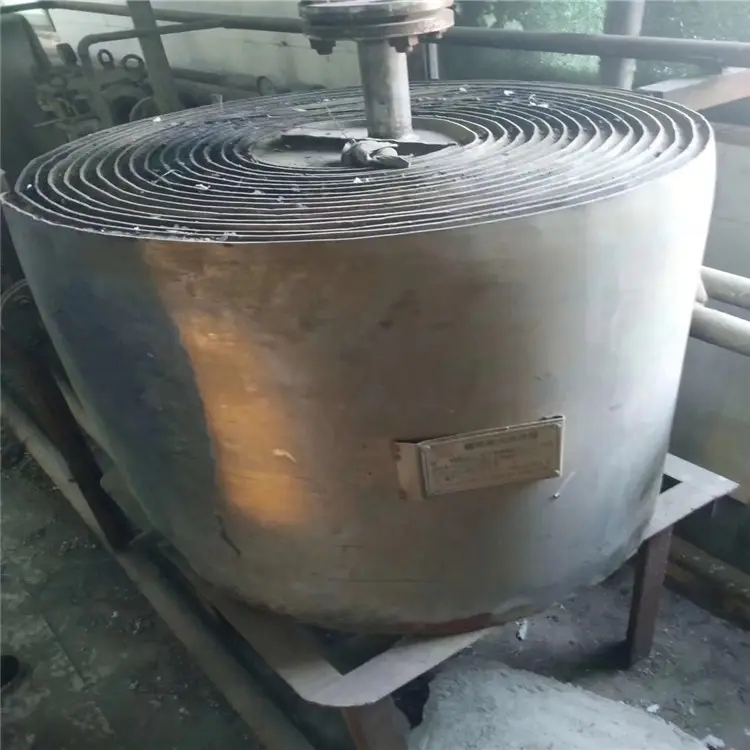

浅析立式碳钢螺旋板换热器内漏原因

　　大家都知道，立式螺旋板换热器在运行过程中易于产生泄漏，其造成泄漏的原因有很多种，依据不一样的原因，处理立式螺旋板换热器里外漏的方法不一样，里外泄露原因展开简单分析，并指出相应的解决方案。

　　立式碳钢螺旋板换热器产生外漏原因

　　1、立式碳钢螺旋板换热器夹持规格不对、各处规格不匀称（各处规格偏差不应大于3mm）或卧式螺旋板热换器夹持螺栓松脱。

　　2、立式不锈钢螺旋板换热器部分密封垫片脱离密封性槽，密封垫片主密封面有脏污，密封垫片损坏或垫片老旧化。

　　3、卧式不锈钢螺旋板换热器板片产生形变，安装移位造成跑垫。

　　4、卧式不锈钢螺旋板换热器在板片密封性槽部位或二条密封性区域有裂纹。

　　螺旋板换热器处理外漏方法

　　1、螺旋板换热器在无压状态，按厂家提供的夹持规格再次夹持设备，规格应匀称一样，压紧规格的偏差应不大于±0.2N（mm）（N为板片总数），两压紧板间的平面度应保持在2mm之内。

　　2、螺旋板换热器在外漏部位上搞好标记，随后热换器瓦解逐个排查处理，重新装配或换垫片和板片。

　　3、螺旋板换热器将换热器瓦解，对板片形变部位展开维护或是换板片。在并没有板片备件时可将形变部位板片临时拆除后再次安装应用。

　　4、螺旋板换热器再次安装拆开的板片后，应清洁表面，以防污物黏附着于垫片密封面。

　　螺旋板换热器造成内漏原因

　　一、螺旋板换热器挖孔：在确认了内漏点的部位后，从换热器超外面对应着漏点的地区，逐步割孔，次序是由外向里，一直割到有内漏点的那一层截止。割出的孔应为椭圆型，且规格的大小是外面大，向里逐步小，一般每隔板上孔的大小相距40mm,如漏点部位较深，在外面割出的孔应比较大。

　　二、螺旋板换热器清渣：在切完孔后，应该对留到每隔板上的被氧化渣认真展开清理，这也是在对接焊补跌板时，补跌板与各层螺旋板能否紧贴焊牢的关键，可以用錾子和修整模貝用的小手砂轮清理被氧化渣，注意应尽可能将清理的渣子清出，不许其掉进换热器内。

　　三、螺旋板换热器配回补板：为确保修理的品质，从换热器上各层切下的板材，不再应用，再次配回补板，另装的补跌板得用与换热器螺旋板相同的材料和板厚，其附近应该比换热器上各层割出的孔分别大15mm?20mm,且也为椭圆型，并制成和换热器各层螺旋板弧度相符合的弧形。

　　四、螺旋板换热器焊内漏点：焊内漏点时要认真仔细漏点是裂缝或是砂眼，必须时可以用手砂轮对漏处展开清理，打磨出沟槽，以确保焊接品质。焊补时选用J422焊条，焊条孔径是3.2mm,电流操纵在100-120A之间，先焊漏点再焊各层补跌板，次序从里向外逐级焊接。更多新闻关注河南意达官网，本公司主营：可拆式螺旋板换热器、单面可拆式螺旋板换热器、列管式换热器、不锈钢列管式换热器、列管式冷凝器、不锈钢列管式冷凝器及内翅片冷凝器等换热器设备。
