螺旋板换热器分类及应用
螺旋板换热器分类
螺旋板换热器分为可拆式螺旋板换热器和不可拆式螺旋板换热器。
不可拆式螺旋板式换热器的结构比较简单，螺旋通道的两端全部焊死。

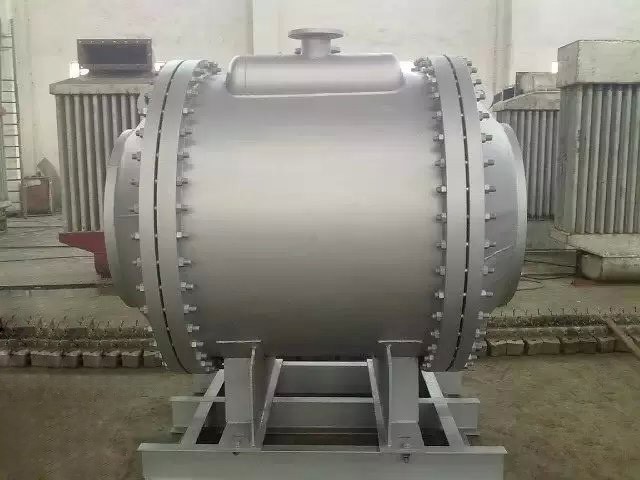

可拆式螺旋板式换热器除螺旋通道两端的密封结构以外，其他与不可拆式完全相同。
为达到机械清洗的目的，可拆式螺旋通道，一端敞开，用平板盖和垫片密封，以防止流体漏到大气中或同一通道内的流体短路。为了提高螺旋板式的承压能力，在板与板之间用定距柱支撑。筒体上的流体进出口有法向接管和切向接管两种。我国普遍使用切向接管;螺旋板换热器的流体阻力小,杂质容易被冲出。使用回转支座比较方便，可使换热器立放或卧放。换热的A、B流体分别流过螺旋板式的两侧，其中的一种流体沿螺旋通道由外向内，至中心出口流出;而另一种流体则沿螺旋通道由中心进口，由内向外流出。两种流体呈纯逆流方式流动。
螺旋板式换热器大结构尺寸为：板宽1800毫米，外径1700毫米，传热面积250平方米，板与板之间的距离20毫米。允许高操作压力可达2.5兆帕。
螺旋板式换热器工作温度由选用的材料而定，材料大多用碳钢、不锈钢、铝、铜和钛。
螺旋板换热器结构原理
可拆式螺旋板换热器是由许多冲压有波纹薄板按—定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。
螺旋板式换热器应用广泛。在我国，中小型合成氨厂的变换螺旋板热交换器和合成塔下部的热交换器已先后用螺旋板式换热器取代管壳式换热器。烧碱厂的电解液加热器和浓碱液的冷却器，采用螺旋板式换热器所用的设备费仅为管壳式换热器的1/3。此外,这种换热器用于塔顶冷凝、淬火油冷却、发烟硫酸冷却和脂肪酸冷却等都有良好的效果。这种设备用于蒸汽的冷凝和无相变的对流传热效果好，也可用于沸腾传热。
